20 Hari belajar Autocad 2D hari #10 - Latihan Membuat gambar pagar

Alhamdulillah, saat ini kita dah menginjak hari ke-10 dari 20 hari belajar Autocad 2d yang kita rencanakan. hari ini kita akan sedikit mengulangi beberapa pelajaran yang telah lalu dengan cara mengerjakan latihan.

Sebagai Bahan latihan, kita akan membuat gambar pagar / fence untuk rumah. Perhatikan gambar dibawah ini:

Ok, bisa gak ya?
Tetu saja bisa. karena semua teknik untuk membuat gambar tersebut sudah saya berikan sebelumnya.
Gambar pagar ini hanya memiliki 3 elemen, yaitu Rectang, Arc, dan Line.
modifikasi memakai perintah Move, Copy, dan Trim.
kita akan bahas cara membuat gambarnya dibawah ini:

Cara menggambar pagar dalam Autocad

Langkah penyelesaiannya sbb:

1. Buatlah rectang ukuran 70x500 sebagai tiang - (info selengkapnya baca postingan: Cara membuat rectangle / persegi panjang)
2. Buatlah juga rectang uk. 90x700 sebagai anak pagarnya.
3. Posisikan anak pagar supaya berjarak 120 dari tiang - (info selengkapnya baca postingan: menggunakan perintah move dan copy dalam Autocad)
4. Copy anak pagar sebanyak 8 kali
5. Buatlah sebuah Arc sebagai garis batas atas anak pagar - (info selengkapnya baca: Belajar Autocad 2d hari #8 - membuat Arc)
6. Gunakan perintah Trim untuk memotong anak pagar supaya rapi - (info selengkapnya baca: Belajar Autocad 2d hari #9 - Perintah Trim)
7. Buat sebuah Line sebagai palang -(info selengkapnya baca: Belajar Autocad 2d hari #2 - membuat garis / Line)
8. Copy keatas sebanyak 3x
9. Gunakan perintah Trim untuk merapikan
10. Jrengg..! jadi deh..

Gimana? apakah masih bingung?
dibawah ini akan sy bagi screenshot langkah pembuatannya:

Screenshot Langkah pembuatan

1. membuat rectang

2. Posisikan dan copy sebanyak yang dibutuhkan

3. Buatlah sebuah Arc

4. Gunakan perintah Trim untuk merapikan

5. Buatlah Line

6. Gunakan Perintah Trim sekali lagi untuk merapikan, Jadi deh..

Semoga bisa difahami dan sampai jumpa di latihan selanjutnya. dan tetaplah bersama kami, kami akan membantu anda untuk menjadi seorang Drafter Autocad yang handal.
Wassalam..

3 Lowongan kerja: Estimator, Drafter sipil dan Drafter Interior - Lokasi jakarta

Lowongan kerja Drafter Autocad, Estimator dan Engineer

Lowongan pertama:

Dibutuhkan seorang Estimator dengan kualifikasi sbb:

1. Laki-laki / Perempuan
2. Bisa membaca gambar kerja dan membuat List material
3. Bisa membuat BQ dan Kontrak
4. Pengalaman Minimal 1 tahun dibidang yang sama

Penempatan di kantor pusat - di jakarta Timur
CV dikirim via email ke: dian.putra@megapersada.co.id

Lowongan kedua:

Dibutuhkan seorang Drafter Sipil dengan kualifikasi sbb:

1. Laki-laki
2. Bisa membuat gambar kerja menggunakan Autocad
3. pendidikan STM sipil / Bangunan
4. Usia Max 28 Th

CV dikirim ke: heru@krakataukonsultan.co.id
ptkk.heru@gmail.com

Paling lambat hari sabtu, 30 mei 2015

Lowongan Ketiga:

Dibutuhkan seorang Senior Drafter Interior dengan kualifikasi sbb:

1. Mahir membuat gambar kerja menggunakan Autocad 2D, bisa 3D menjadi nilai Plus
2. Bisa membuat detail gambar Interior
3. Pengalaman kerja 3 tahun keatas dibidang yang sama
4. Bisa bekerja sama dengan baik bersama dengan Team

CV dan contoh gambar kerja dikirimkan ke:
didon@pdw-architects.com
dewantoro@pdw-architects.com

URGENT..!

Lowongan Drafter ME untuk Proyek Paradise mansion - Jakarta Barat

Info lowongan kerja Drafter ME

Alhamdulillah, hari sabtu kita isi dengan Info lowongan kerja ya.. semoga berguna untuk kawan-kawan yang ingin pindah tempat kerja.

PT. Graha Perkasa Abadi membuka lowongan Kerja untuk Posisi Drafter ME.
Posisi kerja di Jakarta barat, proyek Paradise mansion.

1. Syarat-syarat sbb:
2. Pria / Wanita
3. Pengalaman minimal 1 tahun dibidang yang sama
4. Bisa membuat gambar kerja menggunakan Autocad 2D, Isometric dan Perspektif
5. Mengetahui Instalasi / Plumbing
6. Min SMK

Segera Kirimkan CV dan contoh gambar ke alamat email sharkmegalodon56@gmail.com
info selengkapnya:
Bpk. ramdhani
Hp: 089601795987 / 081212097109

Trims dan semoga beruntung
wassalam..

Cara menggunakan Perintah Move dan Copy dalam Autocad

Perintah Modifier object yang paling banyak digunakan dalam Autocad adalah Perintah Move dan Copy. Jadi Tahu sendiri kan betapa pentingnya memahami keuda perintah ini.
Sebenanrya tidak ada yang aneh dan sulit, hanya karena ada prosedure yang harus diikuti membuat perintah ini agak sedikit membingungkan bagi pemula. tapi kalau sudah terbiasa akan menjadi mudah.

Perintah Move

Cara menggunakannya mudah,

1. Klik tombol perinah Move seperti gambar diatas.
2. Select objects: Klik Object yang mau dipindahkan
3. Specify base point or [Displacement] <Displacement>: Klik titik pertama
4. Specify second point or <use first point as displacement>: Klik titik kedua
5. Selesai

Mudah kan, Prosedurnya memang biasa, tapi nanti variasi perintahnya yang kadang membingungkan karena menyesuaikan dengan situasi yang ada.

Latihan Perintah Move

Untuk lebih memahami perintah Move, coba kerjakan latihan dibawah ini:

Gampang ya.. hehe..
Object diatas hanya terdiri dari 4 buah rectangle yang disusun sehingga membentuk Huruf E.
Mengenai cara membuat Rectangle silahkan Baca postingan terdahulu mengenai cara membuat Rectangle / persegi panjang.

Cara penyelesaiannya:

1. Buatlah 4 buah Rectangle sesuai ukuran diatas
2. Move / Pindahkan sesuai tempatnya.
3. Selesai

Gampang ya, hehe..
catatan:

• sewaktu memindahkan Object Rectang, perhatikan Titik pertama dan titik kedua supaya posisinya tepat.
• Pastikan Osnap dalam Posisi ON. kita menggunakan Osnap Endpoint untuk membantu menangkap titik ujung rectang. (Baca postingan 8 Tips yang harus diketahui dalam Autocad, untuk lebih memahami tentang Osnap)

Perintah Copy dalam Autocad

Perintah Copy sebanarnya sama saja, prosedurnya juga sama persis hanya bedanya Copy bersifat memperbanyak, sedangkan Move hanya memindahkan Object saja.

Sepertinya saya gak perlu mengulangi penjelasannya ya.. silahkan dicoba sendiri, dan kalau ada pertanyaan silahkan tulis di kolom komentar.

trims n Wassalam..

Lowongan Drafter Autocad u/ Kontraktor Interior dan Furniture wilayah jakarta

Lowongan Drafter Autocad

Hari ini bagi-bagi lowongan lagi ya..
Barusan ada info masuk, Dibutuhkan Drafter Autocad untuk PT. Hasil bertumbuh. Perusahaan Kontraktor furniture dan Interior yang berlokasi di Kelapa Gading, jakarta Utara.
Produk yang dihasilkan bisa dilihat di Beccahome.com

Syarat-syaratnya sbb:

1. Bisa membuat gambar kerja menggunakan Program Autocad, lebih disukai dari lulusan Bangunan  /Arsitek.
2. Lebih diutamakan bisa program Skethcup atau 3Dmax
3. Pria atau wanita
4. Umur Max 28 Thn
5. mempunyai kendaraan sendiri.

Silahkan kirimkan CV lengkap + Foto terakhir + contoh gambar Autocad ke tryasbecca@gmail.com
Ditunggu sampai tgl 25 Mei 2015. Setelah melalui proses seleksi, Pelamar yang beruntung akan dihubungi via Hp atau Email.

Ditunggu Secepatnya, Trima kasih

Belajar dasar Autocad 2D- hari #9 - Perintah Trim

Alhamdulillah, menginjak Hari ke#9 kita akan menambah daftar perintah Autocad yang harus dikuasai, yaitu Perintah TRIM. ditambah kita akan ulangi beberapa perintah yang telah kita pelajari di latihan berikutnya, yaitu Perintah ARC, dan Perintah RECTANG.

Perintah Trim dalam Autocad

Perintah Trim berfungsi untuk memotong suatu garis / Hatch.
Seringkali sewaktu kita membuat gambar, garis yang kita gambar panjangnya gak sesuai dengan dengan yang kita inginkan, kadang kepanjangan, kadang kurang panjang. Langkah paling mudah untuk menyelesaikan hal ini adalah dengan perintah TRIM. yang berfungsi untuk memotong garis yang kepanjangan.

Lawan dari perintah Trim, adalah Perintah Extend. fungsinya adalah untuk memanjangkan sebuah garis.
Perhatikan contoh dibawah ini:

Kita mempunya suatu object Arc dan 9 garis. Garis pertama sudah pas, tapi garis selanjutnya panjangnya harus dipotong supaya panjangnya pas terhadap Arc.

Caranya,

1. Klik perintah TRIM
2. Klik Object yang dipakai untuk memotong - Object A, (dalam hal ini garis lengkung / Arc)
3. Spasi
4. Klik Object yang dipotong - Object B
5. Spasi untuk mengakhiri perintah

Ulangi perintah Trim untuk memotong semua garis B.
Gimana? bisa khan?

Penerapan Perintah Trim dalam gambar

Ok, kalau sudah bisa, kita akan mengerjakan latihan dibawah ini:

Ya, ini adalah pekerjaan saya di Workshop minggu lalu dan saya singgung juga dalam postingan spesial project - Membuat Box Temperature control.

Cara pengerjaannya mudah,

1. Pertama buatlah sebuah rectang ukuran 200 x 160 mm
2. Buatlah Rectang lagi ukuran 90 x 90 mm
3. Buatlah sebuah garis bantu panjang 25,8 dibagian atas, sebagai acuan untuk memindahkan rectang uk. 90 x 90 ke posisi yang pas.
4. buatlah sebuah lingkaran . circle diameter 20
5. Sekali lagi buatlah garis bantu untuk menentukan posisi Circle dilokasi yang tepat sesuai gambar
6. Buatlah sebuah garis bantu untuk membuat garis lengkungnya, garis bantunya panjang 262,8 dan panjang 33,9
7. setelah jadi, baru buatlah garis lengkungnya / Arc
8. Potong rectang dengan menggunakan Arc

Jadi deh, hehe..
Langkahnya panjang juga ya.. padahal gambarnya masih sederhana seperti ini.

Perhatikan gambar-2 dibawah ini sebagai panduan untuk mengerjakannya:

JRENGG...! sudah selesai. tinggal hapus semua garis bantunya, dan finish..!
Oiya, untuk memindahkan object rectang 90x90 dan object lingkaran Diameter 20, kita menggunakan perintah Move. Lihat selengkapnya dipostingan sy: Cara menggunakan Perintah Move dalam Autocad.

Semoga bermanfaat, dan sampai ketemu lagi di latihan selanjutnya

Wassalam..

Lowongan Drafter Bangunan - Lokasi Sleman Jogjakarta

Dicari DRAFTER BANGUNAN dengan kualifikasi sebagai berikut :

1. PENDIDIKAN MINIMAL SMK.
2. SEHAT JASMANI DAN ROHANI.
3. MAMPU BERKERJA DENGAN DEAD LINE.
4. MAMPU BERKERJA TIM.
5. BISA MENGOPERASIKAN KOMPUTER DAN INTERNET.
6. MAHIR GAMBAR AUTOCAD 2D.
7. MENGUASAI GAMBAR KERJA.
8. BISA MENGAMBAR MENGGUNAKAN SKETCHUP.
9. BISA RENDER 3D MENJADI NILAI LEBIH.
10. FRESH GRADUATE SILAHKAN MENDAFTAR.

Silahkan Kirim surat Lamaran,CV, dan Contoh Gambar 2dimensi dan 3 dimensi Anda ke:
-Kirim ke alamat : Jalan Godean KM 5 No 108a Guyangan, Gamping Sleman, atau
-Ke Email : Mikha.sandy.archt@gmail.com

CP: 083867921442 (Mikha Sandy)

Cara membuat Rectangle / Persegi panjang dalam Autocad

Alhamdulillah, kembali beraktifitas setelah libur 3 hari. Tetap semangat toh? Hari ini kita akan membahas sedikit mengenai perintah RECTANGLE. Yaitu perintah untuk menggambar Persegi panjang dalam program Autocad.

Perintah Rectangle adalah perintah paling sering digunakan ke-2 setelah Perintah Line. Sangat penting karena mempercepat proses menggambar yang seharusnya dikerjakan 4x bila memakai perintah Line.

Prosedure perintah Rectangle

1. Klik Toolbar Rectangle

1. Klik Sembarang titik dilayar
2. Ketikkan : @50,25
3. Jrengg..! jadi lah. Perhatikan Hasil gambarnya dibawah ini:

Penjelasan perintah diatas, pada langkah ke-2 angka 50 adalah mewakili  sisi panjang 50mm, sedangkan angka 25 mewakili sisi lebar 25mm.
Lalu simbol @ digunakan sebagai koordinat relatif, karena titik awal persegi panjang yang kita gambar adalah titik sembarang.

Koordinat relatif itu apa?

Waduh pertanyaanya ngejar ya, mirip ojek saja, hehe...
Koordinat relatif adalah salah satu system koordinat yang digunakan didalam program Autocad.
Lho jawabannya gitu doang? ya iya lah, hehe...

Autocad mempergunakan 3 system koordinat sebagai system penggambaran object.

1. Koordinat Kartesius
2. Koordinat Relatif
3. Koordinat polar

Koordinat Cartesius adalah System koordinat dasar, kita pasti dah pernah jumpa dipelajaran SMP dan di latihan Hari #1 juga sudah saya jelaskan sedikit.
Koordinat Cartesius adalah system koordinat yang memiliki sumbu X dan sumbu Y.
Perhatikan diagram dibawah ini:

Koordinat kartesius mempergunakan titik 0,0 tetap. Artinya semua objek yang digambar titik koordinatnya harus mengacu pada titik 0,0 yang posisinya tetap. Lihatlah latihan Autocad 2d hari #1 sebagai acuan latihan sistem ini.

Sedangkan Koordinat Relatif, mempergunakan titik 0,0 yang bersifat relatif, atau bisa berpindah-pindah sesuai kebutuhan.
jadi titik awal suatu objek itulah yang digunakan sebagai titik 0,0. dan koordinat relatif ini menggunakan lambang @.

Koordinat polar digunaan untuk menggambar object yang memiliki sudut tertentu terhadap object sebelumnya. contohnya : @50<45
@ adalah titik 0,0 relatif. 50 adalah panjang garis yang digambar, sedangan <45 adalah garis sepanjang 50 tadi mepunyai sudut 45 derajat.

Untuk lebih jelasnya mengenai Koordinat polar lihatlah Latihan Hari #4 membuat garis dengan sudut.

Bagaimana? apakah bisa dipahami?
kalau ada yang kurang jelas, silahkan isi pertanyaanya di kolom komentar saja ya..

Trims, Wassalam..

Lowongan DRAFTER Fire Fighting & Plumbing (Building)

Kriteria :
- Pria max 35th
- Pengalaman Min. 1th dibidang Drafter
- Paham tentang Sistem FF dan Plumbing
- Bersedia di tempatkan di Daerah Sudirman

Datang langsung ke Kantor.
- LOKASI : PT. Arsimekon Tatagraha

- Alamat : Jl. Beton No. 85 Kayu Putih - Pulo Gadung JAKARTA TIMUR (Patokan dekat dengan STEI RAWAMANGUN)
- Waktu/ Tgl : Jumat 15 Mei 2015 Pkl. 09:00 WIB

Datang Langsung dengan membawa CV Lengkap, Kandidat yang Lolos Interview langsung Kerja hari senin 18 Mei 2015.

Trima kasih.

Lowongan Engineering PT. Dipha Bangun Persada - Surabaya

Sebuah Perusahaan Kontraktor di Surabaya, Konsultan, dan trading. Membuka Lowongan kerja untuk Posisi Engineering. Kualifikasi yang dibutuhkan sbb:

1. Laki laki
2.   Usia 20 sd 28 Tahun
3.   Pendidikan S1 Teknik Sipil / Arsitektur, D3 Teknik Sipil, STM Bangunan
4.   Menguasai Program MS Office, Auto CAD 2D dan 3D
5.   Pengalaman min 1 tahun di bidang engineering proyek konstruksi
6.   Mampu menghitung stuktur dan membuat rencana kerja dan biaya
7.   Mampu mengkoordinasikan gambar kerja
8.   Penempatan Kerja di Surabaya

Info selanjutnya:
HRD PT. DIPHA BANGUN PERSADA
Bp. Christian
HP: 081934000008

Special Project - Membuat Box Temperature Control

Alhamdulillah, Hari ini kita rehat belajarnya, sy mau sharing sedikit mengenai pekerjaan di Workshop. Minggu lalu kita ada pekerjaan modifikasi Mesin Welding Electroda Oven tipe Bundar, dan Mau ditambahkan Temperature control diatasnya.

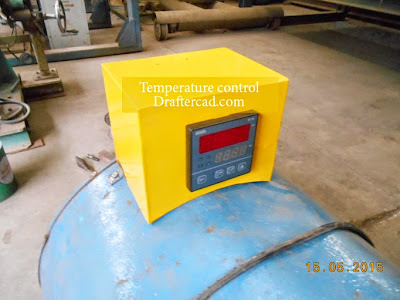

Temperature Control

dari namanya sudah jelas, fungsi alat ini untuk mengontrol temperature didalam Box Oven. Jadi bisa disetting Suhu yang diinginkan, dan bila suhunya Over, powernya akan mati secara otomatis. Terdapat digital display didepan untuk monitor. Langsung saja penampakannya:

Yang berwarna kuning itulah komponen yang kita tambahkan. kalau Boxnya sendiri sudah ada. penampakan yang lebih jelas

Sebelum Box control jadi, tentu saja kita harus desain dulu gambarnya menggunakan Program kesayangan Autocad 2010.
Kita akan Lihat gambar kerja dan proses menggambarnya.

Gambar kerja Box Temperature control

Membuat desain tsb, pertama yang harus diperhatikan adalah ukuran komponen elektriknya, yang akan dipasang pada box, kita kasih ruang secukupnya.
Kedua posisi Box terhadap Oven.
dari kedua hal tsb kita sudah bisa mendapatkan gambaran kasar desain box Temperaturenya. lebih mudahnya lagi, langsung saja kita sket di Autocad.

Perhatikan Hasil sket berikut ini:

Bagaimana cara menggambarnya?
Tentu saja mudah. Kawan-kawan bisa perhatikan Latihan Autocad 2D hari #2, dan Hari ke #8, untuk buat lingkarannya silahkan lihat Latihan membuat Lingkaran, Pasti bisa mengerjakan.
Hanya ada 3 elemen gambar disini, Garis lurus, Lengkung / Arc dan Lingkaran.

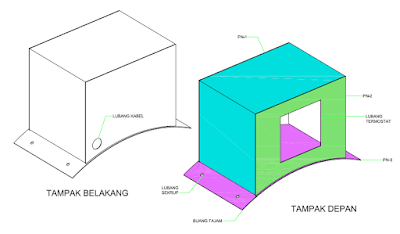

Berikut ini penampakan gambar 3d nya:

Kalau yang ini kita belum pelajari, jadi sabar ya.. nanti pasti sampai disana.
Ok sampai disini dulu, sampai jumpa dilain kesempatan
Wassalam..

Belajar dasar Autocad 2D- hari #8 - Perintah Arc

Alhamdulillah jumpa lagi dengan Bapak guru, hehe.. Hari ini kita akan sedikit mengulang pelajaran Autocad 2D yang sudah kita kuasai dan menambahkan perintah baru - Perintah Arc.

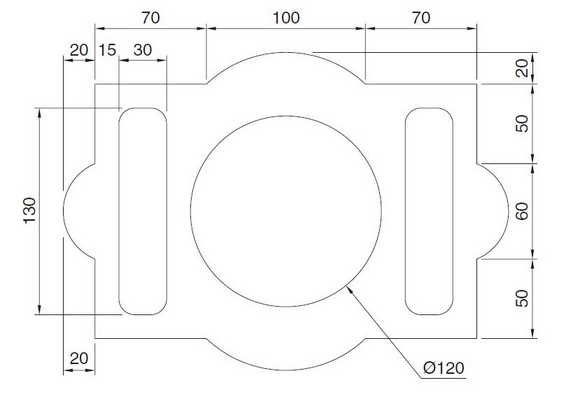

Perhatikan Latihan soal dibawah ini:

Bagaimana? kira-kira bisa gak buatnya?
Latihan ini menggabungkan latihan Hari #1, Tips membuat Lingkaran, dan Latihan hari ke-#5. + latihan Baru yaitu Perintah Arc.
Baiklah akan kita bantu untuk langkah-langkah penyelesaiannya.

1. Pertama, Buatlah dulu Object garis lurus yang sudah diketahui panjangnya, seperti dipojok kanan atas, ada 2 garis lurus panjang 70 dan 50mm. buatlah dulu.
2. Abaikan object garis lengkung dan buatlah garis panjang 100 dan 60 (sesuai arah garis lengkung / arc)
3. Selesaikan menggambar semua garis lurus hingga kita mempunyai sebuah persegi panjang.
4. Buatlah garis bantu Diagonal / Melintang untk menentukan titik tengah dari persegi panjang / rectang, dan buatlah lingkaran Diameter 120
5. Buatlah garis bantu sepanjang 20mm (setinggi Arc yang mau kita buat) - Lihat gambar dibawah untuk menentukan posisi Garis bantunya. dan kalau sudah Hapuslah Garis bantu sebelumnya yang panjang 100 dan 60mm.

Beginilah penampakan gambar yang kita buat:

Kalau sudah, langkah selanjutnya adalah membuat Arc.

Perintah Arc dalam Autocad

Langkah-langkahnya sbb:

1. Klik Tombol perintah Arc
2. Klik Titik Awal, Titik ke-2 dan titik ke-3
3. Jreng..!! Jadilah

Kalau sudah, buatlah Arc pada 3 sisi lainnya.
Jadi sekarang gambar kita seperti ini jadinya:

Sekarang tinggal menambahkan 2 buah rectang disisi Kanan dan kiri, nah, yang ini sy serahkan kepada kamu semua untuk membuatnya. Saya Yakin Pasti Bisa. hehe..

Selamat menggambar dan sampai jumpa dipertemuan Selanjutnya...
Wassalam..

LOWONGAN DRAFTER AUTOCAD- Lokasi Cikupa - Tangerang

Kami salah satu perusahaan baja dan fabrikasi metal di Cikupa, Tangerang, membuka peluang bagi para professional muda (Pria, usia maks. 28 thn) yang dinamis untuk berkarir bersama kami sebagai:
DRAFTER
Persyaratan:

• Pendidikan min. SMK/D3
• Menguasai software design 2D (AutoCAD, Corel, dll)
• Dapat membaca gambar teknik
• Mampu mengoperasikan mesin CNC dan/atau mesin-mesin perkakas (Nilai Tambah)
• Pengalaman min. 2 thn

Info produk: www. alka. co. id
Lamaran dapat dikirim ke:
alkajaya. indonesia@gmail. com

20 hari belajar dasar Autocad 2D- hari #7 - Perintah Hatch

Alhamdulillah, Hari ini kita akan latihan membuat ARSIRAN / HATCH.
Apa sih Hatch?
Hatch adalah suatu teknik pemberian arsiran pada suatu bidang gambar dengan maksud untuk menjelaskan, baik jenis material maupun penampang.

Perhatikan gambar dibawah ini:

Bagaimana cara penyelesaiannya?

1. Sebelum kita buat Arsiran tentu saja kita buat garis luarnya dulu, bisa khan? kalau lupa silahkan lihat Latihan Hari ke-4 disitu kita latihan pembuatan garis lurus dan garis menyudut.
2. Kalau garis luarnya sudah terbentuk, tinggal Klik Perintah Hatch.
3. Jadi deh.. hehe...

20 hari belajar dasar Autocad 2D- hari #6 - Perintah Chamfer

Alhamdulillah bertemu lagi di Hari ke-6 dari belajar Autocad 2D. Hari ini kita akan latihan membuat object yang mempunya elemen garis, Lingkaran dan perintah CHAMFER.
Diharapkan setelah latihan ini, kita akan lebih memahami penggunaan perintah Chamfer dalam Autocad.

Perhatikan gambar dibawah ini:

Lowongan Drafter Interior

Lowongan 1

Dibutuhkan Drafter Interior

Syarat :
1. Menguasai Material dan teknis interior
2. Menguasai program 2d Autocad
3. Menguasai Program 3d SKetchup dan (atau) 3dmax
4. Menguasai render Vray dg Sketchup dan (atau) 3d max
5. Mampu bekerja dengan target
6. Usia max 30tahun

Lokasi di Meruya selatan , Jakarta barat.

Kirimkan CV dan contoh gambar yang pernah di kerjakan dan expected salary ke graharupa@live.com

Lowongan 2

LOWONGAN KERJA DRAFTER

untuk njenengan semua bila domisili gresik atau SBY selatan, ada lowongan drafter pabrik furniture di daerah Cerme. , serius??,

more info call me 085730148572
