20 hari belajar Autocad 2d Hari #13 - membuat Gambar Daun Pintu

Alhamdulillah, Hari ini kita akan belajar membuat gambar Daun Pintu menggunakan beberapa Perintah Menggambar Autocad yang selama ini kita pelajari, seperti Perintah Line, Circle, Rectangle, Trim, dan satu lagi perintah baru - OFFSET dan MIRROR.

Perhatikan gambar dibawah ini:

Kira-kira bagaimana ya, cara membuatnya?
Sebelum mulai menggambar kita analisa dulu ya, elemen gambar yang dibutuhkan dan kesulitannya.
gambar daun pintu ini, banyak mempunya elemen RECTANGLE, dan satu CIRCLE. Selain itu ada 8 pc profil yang dibuat menggunakan perintah OFFSET. sedang merapikan garis-garisnya menggunakan perintah TRIM.

Karena kita belum pernah membahas mengenai OFFSET maka sebelum mulai menggambar kita akan bahas dulu perintah modifier Autocad yang satu ini.

Perintah OFFSET

Perintah Offset adalah perintah modifier yang berfungsi untuk menduplikasi garis secara sejajar, baik sejajar kedalam maupun keluar.
Perhatikan gambar Pintu diatas, Daun pintu ukuran lebar 800mm dan tinggi 2000mm. nah, garis - garis yang ada didalamnya membuatnya adalah dengan menggunakan perintah offset.

Prosedur Offset:
1. Ketik O [Enter] atau klik toolbar Offset

2. Specify offset distance or [Through/Erase/Layer] <Through>: [Ketik] jarak offset
3. Select object to offset or [Exit/Undo] <Exit>: [Klik] object yang mau dioffset
4. [Klik] arah luar / dalam
5. [Ketik] spasi untuk mengakhiri perintah.

Perhatikan gambar dibawah ini:

Cara mengerjakannya mudah,

1. pertama buatlah dulu Lingkaran / Circle diameter 50. Kalau belum bisa membuat object Lingkaran coba baca postingan saya: Cara membuat Lingkaran / Circle.
2. setelah itu gunakan perintah offset untuk membuat lingkaran yang lainnya, dengan Offset Distance 5mm.
3. Gunakan Prosedur perintah offset diatas dan Isikan 5 untuk Distancenya.
4. klik bagian dalam untuk arahnya.
5. maka jadilah.

Mulai Menggambar Pintu

Ok sekarang waktunya membuat gambar daun pintu.
silahkan ikuti langkah-langkah dibawah ini:

1. Buatlah dua buah persegi panjang ukuran 800 x 2000 mm. kalau kamu belum bisa membuat Rectangle, silahkan baca postingan saya: Cara membuat Rectangle / Persegi panjang.

 2. Buatlah sebuah Lingkaran / Circle dengan center point Midpoint dari Rectangle sebelumnya. Buat Lingkaran dengan Diameter 800mm.

3. Gunakan Perintah Offset untuk membuat rectangle bagian dalam. Buatlah Offset dengan Distance sejauh 90mm.

4. Buatlah Line Seperti gambar dibawah ini

5. Offset 45 kearah atas dan bawah supaya mendapatkan jarak 90mm

6. Copy garis yang baru saja kita buat keatas dan kebawah, dengan jarak 575mm dan 90mm, Kalau kamu belum bisa memakai perintah copy, silahkan baca postingan saya: cara menggunakan perintah Move dan Copy dalam autocad.

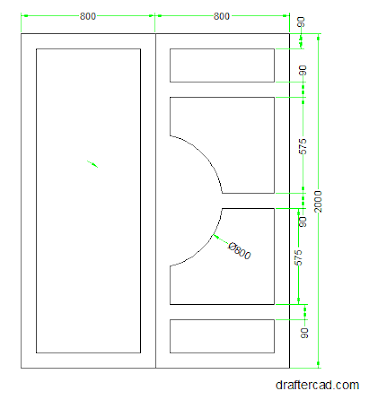

7. Rapikan dengan perintah Trim. kalau kamu belum bisa menggunakan perintah Trim, silahkan baca postingan saya: latihan Autocad hari #9 - perintah Trim

8. Untuk membuat Profil, gunakan perintah Offset sekali lagi dengan distance 30mm dan arah kedalam.

9. Sekali lagi rapikan dengan perintah Trim

10. nah, sekarang tinggal buat handle pintu. kita akan buat menggunakan sebuah RECTANG ukuran 400 x 20mm dan MOVE ke titik MIDPOINT daun pintu lalu geser dikit kearah kanan 90mm

Nah gambar kita sudah jadi, hehe... untuk daun pintu bagian kiri kamu ulangi sendiri ya langkah-langkah diatas. saya yakin kamu pasti bisa.
Atau bisa juga memakai perintah MIRROR untuk mencerminkan gambar yang kita buat kesebelah kiri. tapi nanti saja kita bahas untuk pertemuan yang akan datang.

Wassalam..

Lowongan Drafter Interior Design - Jonas Design jakarta

JONAS Design perusahaan yang bergerak di bidang arsitektur dan Interior Design, membutuhkan tenaga professional untuk posisi :

Interior Design Junior

Kualifikasi yang dibutuhkan sbb:

1. Minimal Pendidikan S1 Design Interior / Arsitektur
2. Pengalaman Minimal 3 Tahun
3. Menguasai program Autocad ( 2D, 3D ) SketchUp, 3Ds Max , Photoshop
4. Menguasai Bahan interior & lapangan
5. Bersemangat Tinggi, Kreatif, Inisiatif, Jujur dan Pekerja Keras
6. Memiliki kemampuan berkoordinasi dan komunikasi yang baik
7. Memiliki kemampuan project management
8. Memiliki kemampuan time management

 Bagi yang memenuhi kualifikasi di atas, silahkan CV disertai Portofolio ke alamat email :
jonasliving1@yahoo.com

Atau kirim lamaran langsung ke : Jl. Kemang Utara No. 50 – Jakarta Selatan

 Interior Design Senior

 Kualifikasi yang dibutuhkan sbb:

1.  Minimal Pendidikan S1 Design Interior
2.  Pengalaman minimal 10 tahun
3.  Menguasai program Autocad ( 2D, 3D ) SketchUp, 3Ds Max , Photoshop
4.  Pernah Memanage Hotel B4 intang 5 keatas
5.  Menguasai Bahan interior & lapangan
6.  Memiliki Kemampuan Membuat FF&E
7.  Bersemangat Tinggi, Kreatif, Inisiatif, Jujur dan Pekerja Keras
8.  Memiliki kemampuan berkoordinasi dan komunikasi yang baik
9.  Memiliki kemampuan project management
10.  Memiliki kemampuan time management

 Bagi yang memenuhi kualifikasi di atas, silahkan CV disertai Portofolio ke alamat email :
jonasliving1@yahoo.com

Atau kirim lamaran langsung ke : Jl. Kemang Utara No. 50 – Jakarta Selatan

Ok semoga beruntung..

2 Lowongan, Drafter ME di PT. Arsimekon jakarta & Drafter Plumbing n Ducting di PT. Pilar jakarta

Alhamdulillah, bentar lagi Lebaran tapi banyak sekali informasi lowongan masuk ya.. sepertinya harus kita ambil takutnya setelah lebaran sudah gak ada lagi.

1. Lowongan Drafter ME di PT. Arsimekon Tatagraha, Jakarta

 PT. Arsimekon tatagraha, sebuah perusahaan  kontraktor sedang mencari kandidat baru yang akan mengisi posisi Drafter ME untuk pekerjaan Project WTC3 Sudirman - jakarta.
Kualifikasi yang dibutuhkan sebagai berikut:

1. Pendidikan minimal D3 atau SMK
2. Usia maksimal 35 tahun
3. Bisa membuat gambar kerja menggunakan program Autocad
4. Bisa berkomunikasi menggunakan Bahasa Inggris
5. Lebih disukai jika berpengalaman dibidang Proyek ME

Silahkan kirimkan CV dan data pendukung lainnya ke:
Hrd@Arsimekon.com
Jangan lupa menyertakan kontak person yang lengkap.

PT. Arsimekon Tatagraha
Jl. Beton No. 85 Kayuputih - Pulogadung
Jakarta Timur - Indonesia

2. Lowongan Drafter plumbing dan Ducting di PT. Pilar Garba Inti - Jakarta

PT. Pilar Garba Inti, Perusahaan kontraktor mekanikal dan elektrikal sedang membutuhkan kandidat untuk menempati posisi Drafter Mechanical Plumbing dan Ducting.
dengan kualifikasi sebagai berikut:

1. Pendidikan minimal SMK engineering atau mekanikal atau elektrik
2. Pengalaman minimal satu tahun diposisi yang sama
3. Mampu membuat gambar kerja Instalasi Mekanikal menggunakan Program Autocad
4. Mempunyai pengetahuan yang luas dalam bidang HVAC dan Plumbing
5. Bisa menggambar 3D sebagai nilai tambah
6. Mampu bekerja dibawah tekanan
7. Bisa bekerja sama dengan Team

Silahkan kirimkan CV dan data pendukung lainnya ke:
HRD@PILARGARBAINTI.CO.ID
Jangan lupa menyertakan kontak person yang lengkap.

Semoga Kawan-kawan beruntung dan sukses selalu.
Wassalam..

Kode shortcut Autocad

Kode Shortcut pada Autocad berfungsi sebagai perintah menggambar atau Modifier, yang berarti kamu tidak usah meng-Klik Ikon perintah, jadi cukup ketikkan perintah, misalnya L untuk membuat Garis.

Dibawah ini adalah Kode default dari Autocad, artinya kita bisa sesuka hati merubahnya sesuai dengan keinginan kita. saya pribadi selalu merubahnya sesuai dengan letak tangan diatas keyboard untuk mempercepat proses menggambar.

Kode Shortcut Autocad

Langsung saja penampakan Kodenya:

Kalau kamu mengikuti palajaran saya Belajar autocad dasar 2D 20 hari, pasti mengerti bahwa beberapa perintah menggambar sebagian juga ada pada daftar diatas. Ya, memang itulah Inti Pelajarannya, membiasakan diri dengan Perintah autocad, sedangkan Kode ini dipakai untuk mempercepat Proses menggambar itu sendiri.

Kode Inilah rahasia menggambar secara cepat yang selalu dipakai oleh para Drafter Professional.
Semoga bermanfaat. dan tetaplah Bersama kami di Draftercad.com

Wassalam..

Lowongan Drafter dan Arsitek PT. Loena Propertindo Group - Bogor

 Lowongan kerja dari PT. Loena Propertindo Group - Bogor.

Sebuah Perusahaan kontraktor / Developer perumahan membutuhkan tenaga Arsitek dan Drafter teknik bangunan dengan kualifikasi sebagai berikut:

1. Drafter

• Pria atau wanita, maksimal berusia 30 tahun
• Pendidikan minimal SMK Teknik bangunan atau Arsitektur
• Pengalaman minimal 1 tahun dibidang yang sama
• Bisa membuat gambar kerja menggunakan Autocad, Skill 3Dmax dan Photoshop lebih disukai
• Bisa mempresentasikan desain yang dibuat.

2. Arsitek

• Pria atau Wanita, maksimal berusia 30 tahun, (wanita lebih disukai)
• Pendidikan minimal S1 Arsitektur
• Fresh graduate welcome
• Bisa membuat konsep gambar menggunakan program Autocad, 3Dmax, Lumion3D
• mempunyai pengetahuan yang luas mengenai material bangunan
• Bisa mempresentasikan desain yang dibuat.

Surat lamaran, CV, foto diri, ijazah serta contoh karya bisa dikirimkan via email ke:
lonastudio@gmail.com dan
de.enemic@gmail.com

maks email 5 mb.

Surat lamarat diterima paling lambat tgl. 13 Juli 2015.

Informasi selengkapnya bisa dilihat di website: http://www.loenapropertindo.com/careers

Semoga bermanfaat
Wassalam..

20 Hari belajar Autocad 2D hari #12 - Membuat Gambar flange

Alhamdulillah, bertemu lagi di Hari ke #12 dari rencana 20 hari Belajar Autocad 2d. Seperti janji saya pada hari ke #11, Hari ini kita akan memperdalam ilmu Array kita dengan cara mengerjakan latihan yang mempergunakan perintah Array.

Hari ini, kita akan menggambar sebuah Flange.
apakah flange itu?
Flange adalah suatu Part / komponen dari teknik Piping yang berfungsi untuk menyambung Pipa.
Ada bermacam-macam jenis flange, dibedakan menurut fungsinya, perhatikan gbr dibawah ini:

Terus terang saya bukanlah seorang drafter Piping, namun pernah juga sekali kali membantu teman dalam pekerjaan Piping.
Hari ini kita akan menggambar sebuah Slip on Flange 2"

Membuat gambar Slip on Flange 2" dengan Autocad

Sebelum kita membuat gambar, yang harus diketahui adalah standar ukuran flange itu sendiri. hal ini kita bisa melihat referensi dari standar ASME.
Menurut Standar ASME B16.5 flange 2" mempunyai ukuran sbb:

• Outside diameter: 152mm
• Inside Diameter: 60mm
• Mempunyai 4 Holes diameter 19
• Tebal material 25mm

Berikut ini gambar jadinya:

Nah, bagaimana cara buatnya?
Pertama, Amati dulu elemen gambar yang digunakan. untuk yang sebelah kanan semua elemennya menggunakan Lingkaran, Pasti sudah bisa kan buatnya, soalnya sy dah pernah mengulas secara detail Cara membuat Lingkaran menggunakan autocad.

Mengenai lingkaran diameter 19 yang ada 4 pc itu cara membuatnya menggunakan perintah array Polar yang tempo hari baru saja kita berikan materinya. baca: Belajar Autocad hari #11 - Perintah array.

Untuk gambar yang disebelah kiri, dibuat menggunakan Line, Pati sudah bisa buat karena inilah Latihan pertama kita. baca: Belajar autocad Hari #2 Perintah Line.
sedangkan membuat arsiran, istilahnya Hatch, Silahkan buka kembali latihan Hari #7 - perintah hatch.

Langkah menggambar Flange

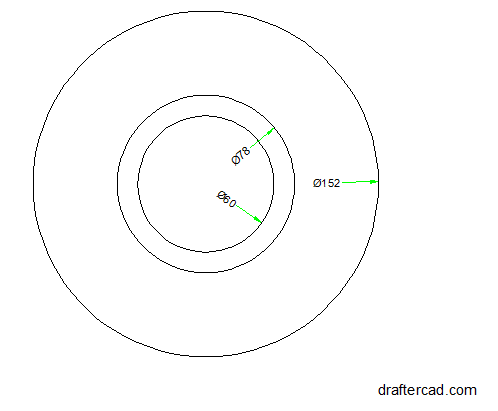

1. Buatlah 3 lingkaran diameter 60, 78, dan 152mm

2. Buatlah lingkaran sbg garis bantu diameter 121. dan Buatlah lingkaran diameter 19 pada Quadran atas lingkaran bantu.

3. Pergunakan Perintah Array untuk menduplikasi lingkaran Dia. 19 menjadi 4 pc.

4. Gunakan perintah Line untuk membentuk semua elemen garis yang dibutuhkan.

5. jadi deh, hehe....

Gimana mudah kan? silahkan ulangi lagi bila perlu, dan sampai jumpa besok di Hari #13 untuk Materi yang lebih menantang lagi.

Wassalam..

Free Download - Autocad 3D Library Furniture 41 items

Kali ini saya mau bagi-bagi 3D Library Furniture yang bisa diunduh secara gratis / free.
Library ini bisa digunakan untuk mengisi desain rumah yang agan buat. jadi kawan-kawan tidak perlu untuk modelling sendiri semua furniture yang dibutuhkan.

List Furniture 3D - Autocad

Dalam file .rar yang kami bagikan gratis ini terdiri dari 41 files gambar sbb:

1. Basin cabinet
2. Bathtub
3. Bed
4. Bed Queen
5. Bycicle
6. candle stand
7. Chair 3d
8. Sofa
9. Coffee table
10. desk
11. Kursi kantor
12. Lampu
13. Lemari
14. Meja bulat
15. Meja receptionis
16. Dan masih banyak lagi...

Semua file dalam bentuk 3D model.

Bagaiana cara mendapatkannya

File Libary ini hanya kami bagikan pada kawan-kawan yang sudah menjadi anggota kami. jadi
Caranya, cukup daftarkan email anda pada kotak dialog yang muncul disebelah kanan bawah website ini. nanti Link untuk mendownload file gambarnya kami kirimkan via email.

Bukan hanya itu, Kawan-kawan juga berhak mendapatkan link download semua file gambar dari special project yang saya kerjakan.

Tambah lagi, diwaktu yang akan datang, kalau saya membagikan file gambar, Kami akan otomatis membaginya juga dengan anda. karena daftar emailnya sudah masuk.

Bagian terbaiknya adalah: INI SEMUA GRATIS.

Tunggu apa lagi, silahkan masukkan alamat email kawan-kawan semua untuk mendapatkan semua file gambar yang saya kerjakan, baik hari ini ataupun dimasa mendatang.

Trims, dan semoga bermanfaat..
Wassalam..

Lowongan Drafter Teknik Sipil berpengalaman - Wilayah Cikupa Tangerang

Lowongan Drafter teknik sipil - Tangerang

Dibutuhkan seorang DRAFTER Teknik Sipil dengan Kualifikasi Sbb:

1. Laki-laki
2. S1 teknik sipil
3. Bisa membuat gambar kerja menggunakan Autocad 2D/3D dan 3Dmax/Sketchup
4. Pengalaman min 3 tahun dalam membangun gudang dan pabrik
5. Bersedia ditempatkan diluar kota
6. Usia Maks 35 Tahun

Bagi yang berminat, silahkan datang langsung atau bisa juga lamaran dikirimkan via Email.
Alamat:
PT. Setia Pratama Konindo
Millenium Industrial Estate
JI. Baru Pemda Tigaraksa, Blok A 11 no.3-5.
Tigaraksa Cikupa Kabupaten Tangerang- Banten 15710

Attn. Bpk. Andrie T
Email : drie.tw999@gmail.com

Semoga beruntung..
Wassalam..

20 Hari belajar Autocad 2D hari #11 - Perintah array

Alhamdulillah, menginjak Latihan Autocad 2d hari ke #11 kita akan mengupas lebih dalam lagi mengenai perintah-perintah yang akan memudahkan kita dalam menggambar.
salah satu yang sering dipakai yaitu perintah ARRAY.

Array adalah perintah modifier yang digumakan untuk menduplikasikan object dengan aturan tertentu. Mirip dengan perintah Copy. Bedanya dalam Array, jumlah copynya ditentukan sebelumnya, juga jaraknya.

Perhatikan gambar pelek roda mobil diatas, bentuk jari-jari melingkar seperti itu paling cocok dibuat menggunakan perintah Array. tinggal diatur banyaknya jari-jari yang diperlukan.

Tipe Array dalam Autocad

Ada 2 tipe array dalam Autocad, Rectangular Array dan Polar array.
Rectangular array adalah Array tipe persegi yang memiliki elemen baris dan kolom. Bayangkan susunan meja dan kursi dalam kelas sekolah. susunan seperti itu sangat mudah dibuat menggunakan Rectangular array.

Sedangkan polar Array bersifat melingkar seperti contoh Pelek Roda mobil diatas. kita akan bahas satu-persatu, tenang saja..

Rectangular Array

Yaitu Array yang mempunyai elemen baris dan kolom. gunanya untuk menduplikasi suatu object secara mendatar ataupun secara atas / bawah.

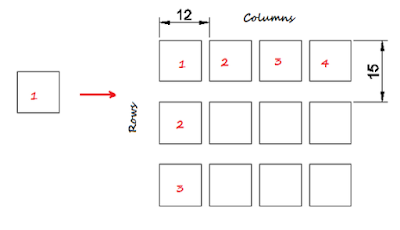

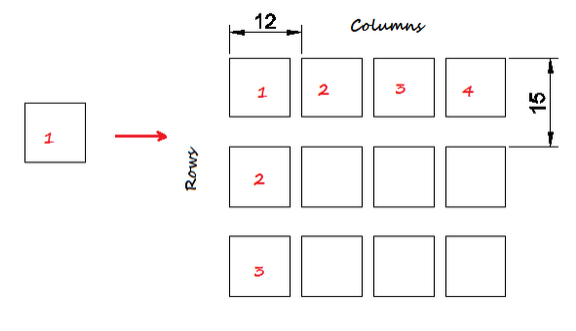

Perhatikan gambar dibawah ini:

Kita mempunyai suatu Object 1. akan kita duplikasikan 4x kearah kanan (column) dan 3x kearah bawah (row/baris).
Bagaimana cara mengerjakannya?

1. Langkah pertama tentu saja Klik Perintah Array
2. Akan muncul kotak dialog Array, tinggal setting sesuai keinginan.
3. Klik Ok, maka Jadilah gambar kita.

Catatan:
- Posisi Perintah Array

- Kotak dialog array

- dalam kotak dialog, kita bisa memilih antara rectangular array atau Polar Array.
- Keterangan settingannya sbb:

1. Jumlah Baris
2. Jumlah Kolom
3. Jarak baris
4. Jarak Kolom
5. Pilih Object yang ingin di duplikasi
6. Ok



Polar array

Polar Array sedikit berbeda dari sebelumnya. disini bentuk duplikasinya melingkar. yang paling penting adalah center point dan jumlah duplikasi.

Perhatikan gambar dibawah ini:

Cara menggunakan Polar Array hampir sama dengan Rectangular Array, setelah kita Klik Perintah array, tinggal setting di Kotak dialog yang muncul.
Seperti ini penampakannya:

keterangan gambar diatas sbb:

1. Menunjukkan center point
2. Jumlah array
3. Pilih object yang akan diduplikasi
4. Ok

Bagaimana? mudah kan?
Kalau mudah, coba kerjakan Latihan berikut ini:

Cara mengerjakannya:

1. Buatlah lingkaran diameter 500
2. Buatlah lingkaran / Circle diameter 100 didalam lingkaran sebelumnya (baca: Cara membuat Lingkaran untuk lebih memahami cara membuat sebuah lingkaran / circle).
3. Buatlah garis keatas sepanjang 200mm mulai dari quadran lingkaran yang kecil menuju quadran lingkaran yang besar. ( baca: 8 Tips dalam menggunakan Autocad untuk lebih memahami masalah Quadran Lingkaran)
4. Klik Perintah Array, pilih Polar Array, Seleksi Garis yang akan di array, tentukan center point yaitu center lingkaran, serta jumlah arraynya yaitu 21 pcs.
5. Klik Ok.
6. Jadi deh, hehe...

Semoga bisa difahami ya... InsyaAllah besok kita buat latihan lagi masalah Array ini.

Wassalam..
