Latihan Autocad 3D hari #5 - membuat object 3D menggunakan Revolve

Alhamdulillah, jumpa lagi dengan saya untuk melanjutkan Latihan Autocad 3D. Kali ini kita akan membuat object 3D menggunakan perintah REVOLVE.

Revolve adalah salah satu teknik membuat object 3D dengan cara diputar pada suatu sumbu.

Bandingkan dengan Extrude / Presspull dimana kita membuat ketebalan keatas dari sebuah Sket, dalam Revolve kita juga membuat ketebalan dari sebuah Sket tapi ketebalannya melingkar dengan patokan sebuah Sumbu / Axis.

Perhatikan beberapa contoh object yang bisa dibuat menggunakan perintah Revolve dibawah ini:

Cara buatnya Hanya dengan membuat sebuah sket, lalu diberikan perintah REVOLVE. itu saja. gampang kan..?

Kita coba akan buat Gelas saja ya... yang buah catur dan guci bisa kamu coba sendiri.

Membuat Gambar Gelas menggunakan Perintah REVOLVE dalam Autocad

1. Langkah pertama tentu saja kita siapkan dulu sketnya.
Perhatikan sket yang saya buat dibawah ini:

Cara buatnya gampang, saya download gambar gelas dari internet, lalu sy Insert ke Autocad.
Dari patokan gambar gelas, maka saya buat Sketnya mengikuti kontur gelas, dan jadilah sket saya yang kamu bisa lihat disebelah kanan.

2. Sket yang sudah jadi, bisa langsung direvolve, tapi hasilnya nanti Object 3D Surface. Supaya hasil perintah Revolve nanti berbentuk Solid maka Sket yang kita buat harus dibuat menjadi Polyline tertutup.

Caranya gampang,
- ketik PEDIT [enter]
- [klik] salah satu garis sket [spasi]
- ketik J [enter]
- Blok semua garis sket [spasi]
- [spasi] sekali lagi untuk mengakhiri perintah.

kalau sudah, maka Sket yang kita buat sudah menjadi polyline tertutup dan siap untuk direvolve.
Untuk mengecek apakah perintah PEDIT kita berhasil, caranya klik pada salah satu garis, maka semua garis akan terseleksi.

Kalau masih ada garis yang tidak terseleksi berarti perintah PEDIT belum berhasil / harus dicari permasalahannya, biasanya ada garis yang ujungnya tidak nyambung, maka harus dibetulkan dulu, baru diulang perintah PEDITnya.

3. cara REVOLVE nya gampang sekali
- ketik REVOLVE [enter]
- [klik] pada sket [spasi]
- [klik] pada ujung axis bawah dan ujung axis atas [enter] - Klik pada ujung atas dan bawah garis yang berwarna putih.
- Jreng...! jadilah object 3D kita...

Lihat penampakannya dibawah ini:

Tampilan SW Isometric seperti dibawah ini:

4. Terakhir kita akan membetulkan posisi gelasnya supaya berdiri.
- ketik UCS [enter]
- ketik G [enter]
- ketik L [enter]
- ketik ROTATE [enter]
- Klik Object Gelasnya [spasi]
- Klik dasar gelas / bisa juga klik ujung garis putih bagian bawah [spasi]
- ketik -90 [enter]

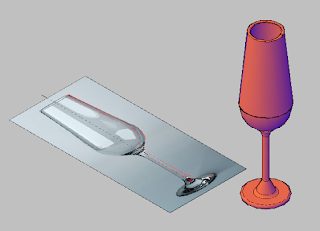

Maka gelas kita sudah berdiri seperti penampakannya dibawah ini:

- Lihat juga tampilan Visual stylenya:

Bagaimana mudah sekali kan?
Kalau sudah lancar buat gelasnya, bisa kamu coba buat object Buah catur, dan Guci seperti contoh diatas, untuk mencontek konturnya, kamu bisa download gambar dari Internet.

Untuk mempermudah kamu belajar,  kamu bisa download gambar saya diatas sebagai acuan di halaman member area draftercad.com

Selamat belajar dan TETAP SEMANGAT...!

Lowongan Drafter Autocad Lapangan u/ Project Astra Isuzu Bantul Yogyakarta

Assalamu'alaikum
Dibutuhkan Sangat Cepat Drafter Lapangan
Project Astra Isuzu Bantul Yogyakarta
Kualifikasi :

• Pendidikan Minimal STM
• Mahir Autocad
• Berpengalaman di proyek bangunan gedung
• Mental Baja
• Salary/Gaji :
• 2 juta - 5 juta

CV kirim ke: arsitektur.ekasapta@gmail.com

Lowongan ditutup Tgl 29 Mei 2016

Terimkasih

Wassalamu'alaikum

Lowongan Drafter Mekanikal / Elektrical PT. Arsimekon - Cikande Serang



PT. Arsimekon Tatagraha (Kontraktor Mekanikal & Elektrikal) sedang membutuhkan seorang Drafter Mekanikal / Elektrical 3D dengan kualifikasi Sbb:

Persyaratan Umum :
1. Pendidikan min. SMK/D3/S1
2. usia maks. 35 thn
3. Mampu mengoperasikan komputer AUTO CAD 3D / 3Dmax / SchethUp / PDMS dan sejenisnya
4. Mampu berbahasa Inggris min. Pasif)
5. Pengalaman min. 1th sebagai Drafter M/E

untuk penempatan Cikande, Serang - Banten, Fokus Gambar di Plumbing & Sprinkler.

Fasilitas;
* Gaji Pokok
* Kompensasi Proyek
* Asuransi Kesehatan

Apabila anda memenuhi kriteria diatas dan siap berkembang bersama kami, silahkan kirim Lamaran, CV dan dokumen-dokumen pendukung lainnya melalui email ke:

Hrd@Arsimekon.com
dengan menyertakan kontak person lengkap.

PT. Arsimekon Tatagraha
Jl. Beton No. 85 Kayuputih - Pulogadung
Jakarta Timur - Indonesia

10 Hari Belajar Autocad 3D #4 - Latihan membuat Side Table

 Alhamdulillah, menginjak hari ke-4 Latihan Autocad 3D kita akan latihan membuat object yang sedikit lebih rumit dari pada sebelumnya. Sesuai judulnya kita akan mencoba membuat istilah teknisnya MODELLING sebuah Side Table.

Side Table itu bahasa Inggris, bahasa kitanya adalah Meja Sudut.
Perhatikan gambar dibawah ini :

Ya, ini adalah model kita yang sudah jadi, bagaimana cara buatnya?

Modelling Side Table menggunakan Autocad 3D

Langkah pertama seperti biasa Buat dulu sket model yang akan kita kerjakan, buatlah dari Rectangle supaya nanti mudah proses extrudenya,

1. Kita buat 3 buah rectangle dengan ukuran rect 1: 450x23, rect 2: 40x425, dan rect 3: 330x60.
Posisikan sesuai petunjuk gambar saya dibawah ini:

2. Kalau sudah, ubah tampilan menjadi SW Isometric, Oiya jangan lupa meng-copy sket yg kita buat supaya mudah nanti kita mengambil referensi gambar.

3. Dari sini kita bisa langsung menggunakan perintah Extrude untuk memberikan ketebalan pada masing-masing komponen.

• Ketik EXT [enter] dan pilih rectangle 1[spasi] berikan tinggi 450 dan [spasi] untuk mengakhiri perintah.
• Ketik EXT [enter] dan pilih rectangle 2[spasi] berikan tinggi 40 dan [spasi] untuk mengakhiri perintah.
• Ketik EXT [enter] dan pilih rectangle 3[spasi] berikan tinggi 20 dan [spasi] untuk mengakhiri perintah.

kalau sudah akan seperti ini hasilnya:

sudah mulai berbentuk 3d ya, hh...

4. Sekarang kita akan putar Side table ini menjadi posisi kaki diatas, supaya mudah proses menggambar selanjutnya.

Ubah dulu UCS menjadi UCS kiri,
- Ketik UCS [enter] G [spasi] L [spasi]
Lalu putar Side table sebanyak 90 derajat
- ketik ROTATE [enter] Pilih semua Object Side table [spasi] lalu Klik di bagian kaki sebagai base point, lalu ketik 90 [enter].

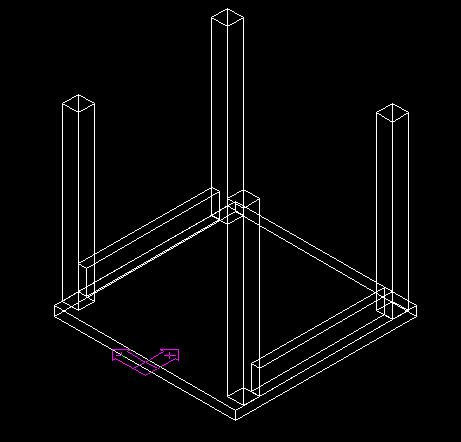

Posisi Side table akan berubah / berputar 90 derajat menjadi seperti ini:
