20 Hari belajar Autocad 2D Hari #20 - Tips mempercepat menggambar dengan Autocad

Saturday, January 30, 2016 11
tips menggambar autocad lebih cepat

Alhamdulillah, hari ini terakhir kita bertemu dalam materi 20 hari belajar Autocad 2D, Kamu pasti sudah menguasai cara menggambar, menampilkan kedalam layout dan Output secara cetak maupun pdf.

Dalam pertemuan terakhir ini, saya hanya membagi sedikit tips yang selalu saya gunakan dalam bekerja. Tips Menggambar dengan lebih cepat.

Berikut ini Tipsnya:

1. Menggunakan Setting Toolbar Autocad Classic

menggunakan setting toolbar Autocad classic

Secara default Autocad akan menampilkan Toolbar Ribbon yang memakan banyak tempat, sehingga ada banyak tool / icon yang tersembunyai. sehingga waktu kita perlu kita harus mencarinya.

Toolbar Autocad Classic jauh lebih Efisien karena hanya menampilkan toolbar yang kita perlukan saja.
beberapa toolbar yang sering saya gunakan antara lain:
Toolbar Standard, Draw, Modify, Layers, Properties, Dimension dan Workspace control.
seringkali saya tambahkan toolbar Modelling, Orbit, View, dan Visual style jika saya sedang mengerjakan gambar 3D.

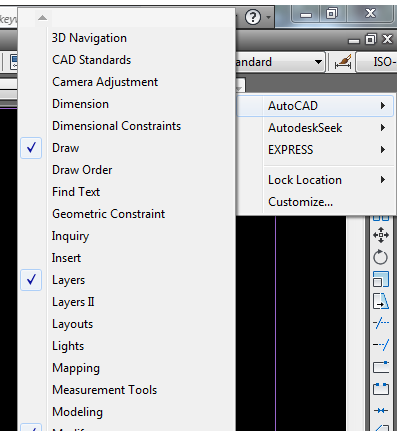

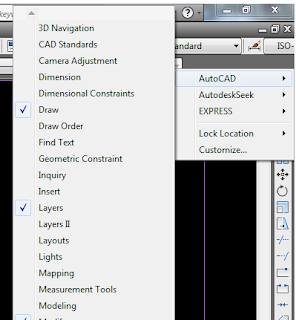

Cara mengaturnya mudah, tinggal Klik kanan pada area toolbar > Autocad > dan Pilih toolbar yang diinginkan.
tips menggambar autocad lebih cepat



2. Menggunakan layer untuk menyimpan settingan Jenis Garis yang sering digunakan.

Garis yang sering digunakan contohnya Garis Hidden dan garis Center. dari pada mensetting masing-masing propertis dari gambar yang kita kerjakan lebih cepat jika menyimpan settingan di layer. aplikasinya tinggal pake tool Match Properties jauh lebih cepat.

Caranya bisa kamu lihat di bahasan Layer, latihan Autocad hari #17 - Layer.

3. Menggunakan Gambar Template untuk menyimpan settingan layout dan Dimension.


Salah satu pekerjaan yang berulang adalah setting dimensi dan membuat Layout gambar, untuk menghindari tiap kali menggambar tiap kali setting, saya biasanya membuat satu template standar. dimana sudah ada settingan  dimensi yang sering digunakan, juga sudah ada Layout yang nantinya digunakan untuk Print out gambar yang sudah jadi.

Cara Setting dimensi kamu bisa lihat di postingan Tips setting Dimensi pada Autocad.
Sedangkan cara membuat layout bisa kamu lihat di postingan Latihan autocad hari #18, Cara membuat layout dalam autocad.

4. jaga tangan kanan pada Mouse, dan tangan kiri pada keyboard sebelah kiri.

Haha.. ini adalah tips ala saya sendiri. biasanya saya ngetik perintah Autocad menggunakan tangan kiri, namun tangan kiri harus tetap pada tempatnya. hehe.. bingung ya, tapi memang begitu.

Tangan kanan usahakan tetap di Mouse untuk proses seleksi dll.

supaya lebih cepat tentu saja saya menggunakan Kode shortcut Autocad, namun saya rubah supaya Tangan kiri tidak pindah tempat.

Perhatikan contoh Kode Shortcut autocad yang pernah saya posting dibawah ini:
mempercepat menggambar dengan kode shortcut autocad

kamu bisa lihat diatas adalah Kode shortcut yang gunanya untuk mempercepat pengetikan perintah, tapi masalahnya adalah tangan kiri harus berpindah dan ini tentu saja malah menambah lama.

contohnya adalah perintan menggambar Line, Perintahnya adalah dengan mengetik huruf L. masalahnya huruf L ada diposisi jauh dikanan sehingga tangan kiri harus pindah kesebelah kanan.
Saya biasanya mengganti perintah Line dengan angka 1, Aneh ya, hehe... gpp tujuannya kamu sudah tahu menjaga tangan kiri tetap disebelah kiri.

Perintah lainnya bisa kamu kreasi sendiri yang penting simple dan mudah diingat.
contoh lainnya, perintah Pan biasanya saya ganti dengan huruf Q,
perintah Move saya ganti angka 2,
Perintah Poly line edit saya ganti EW,
Perintah Rectangle saya sederhanakan jadi R,
Perintah Array saya ganti AA,
Perintah Chamfer saya ganti CC,
Perintah Rotate saya ganti RT,
Dan lain sebagainya, silahkan berkreasi...

Oiya hampir lupa, cara mengganti perintah - perintah tersebut dengan merubah file acad.pgp.
Masuk ke Menu Tool > Option > Customize > edit Acad.pgp.

cara merubah file acad.pgp autocad

OK. Sampai disini saja pertemuan kita dalam 20 hari belajar Autocad 2D, sampai ketemu lagi pada Materi selanjutnya.

SELAMAT BEKERJA DAN TETAP SEMANGAT..!!!

Cara membuat Gambar isometrik di Autocad

Saturday, January 23, 2016 7
cara membuat gambar isometrik dalam autocad

Tempo hari ada seorang kawan yang menanyakan cara membuat gambar isometrik di Autocad. Maka dengan postingan ini saya bermaksud menjawab pertanyaan tersebut.

Gambar Isometrik

Gambar isometrik adalah gambar yang seolah-olah 3D padahal cuma gambar 2D.
Biasanya digunakan dalam membuat keterangan gambar kerja / supaya gambar yang dibuat bisa lebih difahami pekerja.

perhatikan contoh gambar dibawah ini:
cara membuat gambar isometrik di autocad

Gambar diatas tampak seperti gambar 3D ya.. padahal itu adalah gambar 2D.
Itu adalah gambar isometrik sebuah Mesin las yang dimakan mesin Coloumn n Boom / Welding Boom.

Lalu bagaimana cara Buatnya?

Cara membuat gambar Isometrik

ada beberapa cara yang untuk membuat gambar isometrik,

1. menggambar Isometrik dengan sket langsung

 Ya.. cara paling mudah adalah dengan langsung mencoret-2 kedalam lembar kerja Autocad untuk menghasilkan gambar yang diinginkan.

Perhatikan contoh yang saya buat dibawah ini:

Sebelum mulai menggambar, ada baiknya mencoret-2 dulu dikertas gambar yang mau kita buat, kalau sudah jadi, baru digambar kira-2 menggunakan perintah LINE, ARC, dan ELLIPSE.

2. Isometrik dengan bantuan Grid dan Snap

Caranya aktifkan dulu grid dan snap sebagai bantuan untuk menggambar.
Ketik OSNAP [Enter]
maka akan muncul kotak dialog seperti dibawah ini:

Centrang pilihan SNAP ON, GRID ON dan Isometric Snap. tutup kotak dialog.
kamu akan mendapatkan lembar kerja yang berisi titik-2 dan kursor akan selalu mengarah ke salah satu titik.

kamu bisa mulai menggambar seperti contoh dibawah ini:
membuat gambar isometrik menggunakan cara grid dan snap

Kelebihan cara ini adalah garisnya lebih rapi. Tapi saya sendiri tidak pernah pakai cara ini karena gambar kelihatan kaku, hehe...

3. menggambar Isometrik dengan cara Solid Profile dari gambar 3D

Teknik menggambar yang ketiga dan yang paling paten adalah dengan cara membuat SOLID PROFILE dari sebuah gambar 3D.

Jadi gampangnya kita membuat Profile / Pandangan dari gambar 3D dari sudut tertentu.
contohnya adalah gambar saya Coloumn n Boom diatas, itu saya buat menggunakan teknik Solid Profile.

Caranya mudah, dari gambar 3D yang kita buat, kita berikan perintah SOLPROF maka langsung jadi gambar isometrik yang kita inginkan.
kelemahan teknik ini adalah kita harus terlebih dahulu membuat model 3D nya. yang tentu saja menyita waktu.

kita akan bahas teknik ini lebih dalam nanti pada bagian Latihan 3D.

Wassalam...




Lowongan drafter sipil dan mekanikal di bogor

Wednesday, January 20, 2016 0

lowongan drafter autocad
Perusahaan kontraktor daerah Bogor membutuhkan segera:
1.Drafter Sipil
2. Drafter Mechanical&Machining

Syarat:
1. Pria/wanita
2.Pendidikan SMA/SMK/STM/Poltek/D3/S1 (Bangunan,Sipil,Mesin)
3.Usia Max 40th
4.Ms Word.Excel,Autocad 2d&3d
5.Paham KOnstruksi Sipil&Baja (1)
6.Paham Machining&Mechanical (2)
7.Pengalaman min.1 thn

Kirim Ke :
PT.PANCARAN SEWU SEJAHTERA
a/n Ibu Sri Lestiorini
pancaran_sewu@yahoo.co.id

Lowongan Drafter dan designer Interior di Bintaro, Tangerang Selatan

Wednesday, January 20, 2016 0
lowongan drafter autocad
Perusahaan kontraktor interior dan custom furniture berdomisili Di Bintaro sektor 7 Tangerang selatan membutuhkan

* Drafter / Operator autocad & 3d max
* Designer Interior

Dengan syarat sebagai berikut;
- Pria
- Pendidikan min SMU sederajat s.d S1
- Mahir mengoperasikan AutoCad
- Mahir mengoperasikan 3d Max
- Mahir mengoperasikan Vray
-berpengalaman membuat 3d interior
- Berpengalaman membuat gambar kerja interior

Kirimkan:
* CV+ cantumkan harapan gaji
* contoh karya gambar 3d interior
* contoh gambar kerja interior (pantry, wardrobe atau furnitur )

Ke email : cirusaconcept@yahoo.com

Contact Person:
Rizki
Hp/ WA: 087877000023

semoga beruntung

Lowongan Drafter Mechanical PT. Hung A Cikarang

Monday, January 11, 2016 0

lowongan drafter mechanical cikarang
Alhamdulillah, ada lowongan baru untuk kawan-2 yang sedang mencari pekerjaan atau ingin pindah dari kerjaan sekarang.

PT. Hung A adalah sebuah perusahaan Korea yang memproduksi Ban, sedang membuka lowongan Drafter Autocad dengan kualigfikasi sbb:
  • Menguasai Autocad 2D dan 3D
  • Pendidikan Min SMK
  • Fresh Graduate welcome
  • Penempatan kerja di Cikarang

CV dan contoh gambar dikirimkan via Email ke: dikylesmana87@yahoo.com

Semoga beruntung :-)

Cara setting Plot style dalam Autocad

Tuesday, January 05, 2016 6
tips setting tebal dan tipisnya garis dalam autocad

Menyambung pembicaraan pertemuan yang lalu mengenai cara nge print di Autocad, hari ini saya akan membagikan Tips cara setting Plot style yang umum digunakan oleh drafter dalam proses Print / Plot itu sendiri.

Plot Style dalam Autocad

Buat anda yang baru mengenal Autocad pasti timbul pertanyaan, apakah itu Plot style?
Plot Style adalah settingan tebal dan tipis garis yang digunakan sebagai acuan dalam proses Print / Plot.

Memang dalam Latihan kita selalu mengabaikan settingan ini atau dibiarkan dalam posisi off, namun dalam dunia kerja, settingan plot style sangat penting karena menentukan seberapa tebal garis akan dicetak.

ada beberapa Plot style yang umum digunakan
1.  grayscale.ctb
     Plot style ini akan merubah semua warna garis dan Hatch menjadi abu-abu
2. Monochrome.ctb
     mencetak satu warna. Plot style ini merubah semua warna garis dan Hatch menjadi satu warna saja. tergantung settingan kita, misalkan warna biru. jadi hasil print gambarnya akan berwarna biru.
3. Acad.ctb
    Mencetak dengan ketebalan garis berbeda, tergantung settingan. dan cara setting acad.ctb inilah yang akan kita bahas.

Dimanakah letak settingan plot style

Kita akan menemukan settingan Plot style ini dalam jendela Plot setup manager.
Menu utama > Print > Page setup

setting ketebalan garis dalam autocad


Setelah muncul jendela setup > klik Modify
maka akan muncul jendela Plot setup seperti dibawah ini :
cara setting plot style untuk menentukan tebal tipisnya garis

Perhatikan yang saya garis merah pada gambar diatas, disitulah letak settingan Plot style.

Cara mengedit Acad.ctb

1. Pilih Acad.ctb dan Klik tombol kecil disebelah kanannya
cara setting plot style autocad

2. maka akan muncul jendela settingan Table Editor seperti dibawah ini:
cara setting plot style dalam autocad

Perhatikan group plot style disebelah kiri yang berisi pilihan warna, ini adalah warna garis yang kamu gunakan dalam gambar kamu.
sedangkan Group properties disebelah kanan adaah settingan warna tinta yang digunakan serta ketebalan garis yang diinginkan.

Sebagai contoh, garis utama berwarna hitam dan mempunyai ketebalan 0.25mm
Maka pilihlah Plot style: color 7, Color properties: Black, dan Lineweight: 0.25mm

Settingan yang biasa digunakan sbb:
Garis dimensi, Plot style: color 3, Colopr properties: Black, dan Line weight: 0.13mm
Garis Hidden, Plot style: color 5, Color properties: Black, dan Line weight: 0.15mm
Garis center, Plot style: color 6, Color properties: Black, dan Line weight: 0.15mm

Kalau sudah tinggak klik save&close dan plot style siap digunakan.

Untuk mudahnya kamu bisa download settingan yang saya gunakan dalam file latihan yang bisa kamu download di member area draftercad.com

Wassalam..
